VR - AR - MR

게임, 엔터테인먼트, 건축, 훈련 및 교육과 같은 산업에서 VR의 급속한 성장으로 이 기술 세트에 대한 수요가 그 어느 때보다 높아졌습니다. Hired의 2021년 소프트웨어 엔지니어 현황 보고서에 따르면 VR/AR 엔지니어는 또한 가장 높은 급여를 받는 개발자 중 하나입니다.

  • VR을 직접 플레이해서 테스트하는데 굉장히 힘이 많이드므로, 로그를 이용하도록 합시다.
  • VR은 회사마다 기기마다 작동하는 방법이 다다르니 그 회사 홈페이지로 가야합니다.
  • 버전마다 다르고, 패키지 버전 마다 다르고… 정신이 혼미한데…
  • ObjectActivator를 만들고 이벤트를 추가하여 사용하는 이유는, 오브젝트의 실제 상호작용과 물체의 상호작용이 다르기 때문…?
  • XR Base Interactable은 상속받아서 덮어씌우기 어려움..? 어찌되었건, 사실 행동을 다시 정의할 일은 거의 없음.

XR

XR은 다음을 포함하여 현실 세계와 디지털 세계를 혼합하는 모든 기술을 포괄하는 용어입니다.

  • VR 가상 현실
  • AR 증강 현실
  • MR 혼합 현실

XR의 X는 각각 VR, AR, MR의 V, A, M의 대명사입니다. X는 아직 발명되지 않은 미래의 두문자어를 나타낼 수도 있습니다!

VR

VR은 실제 환경을 완전히 대체하는 디지털 환경을 만들어 사용자를 디지털 세계에 몰입시킵니다. VR은 사용자가 두 개의 렌즈를 통해 화면을 직접 볼 수 있는 HMD(Head Mounted Display)가 필요합니다.

AR

AR은 디지털 방식으로 생성된 콘텐츠를 사용자의 실제 환경에 오버레이합니다. VR과 달리 AR 사용자는 여전히 주변의 현실 세계를 볼 수 있습니다.

MR

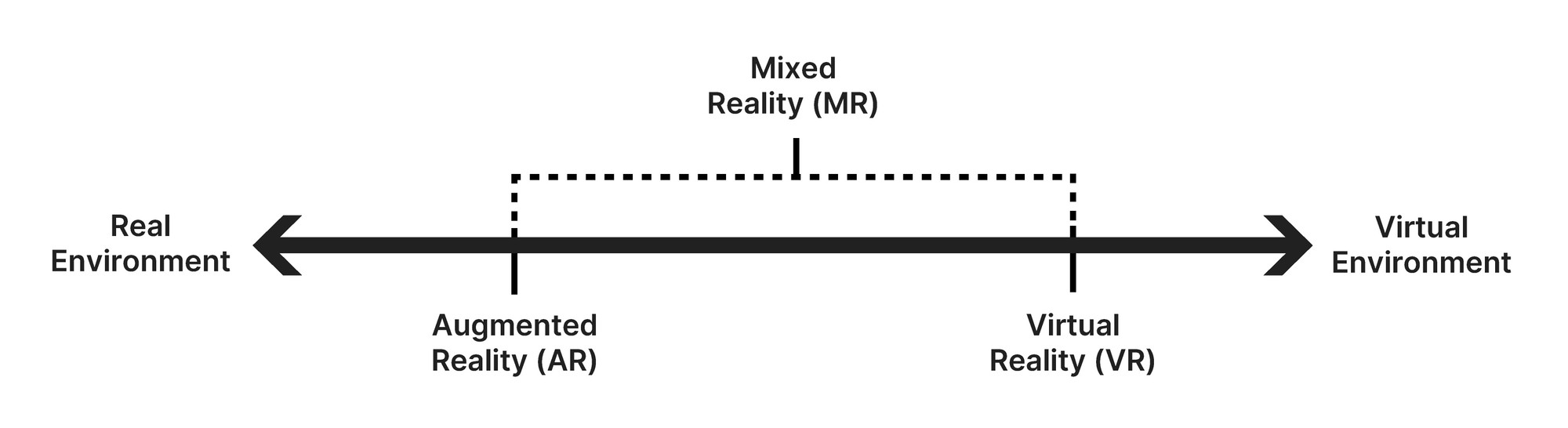

MR은 AR 및 VR의 요소를 포함할 수 있으므로 세 가지 용어 중 가장 넓은 용어입니다. 한쪽 끝에 실제 물리적 환경이 있고 다른 쪽 끝에 완전한 가상 환경이 있는 현실-가상 연속체를 따라 이러한 기술에 대해 생각하는 것이 아마도 가장 도움이 될 것입니다.

https://connect-prd-cdn.unity.com/20220615/learn/images/aca27594-cb34-4d7a-ae78-e133d24d7399_A.1.4_Reality_Diagram.jpg.2000x0x1.jpg

VR 하드웨어 요구사항

이 경로를 완료하는 데 VR 헤드셋이 필요하지 않습니다. 헤드셋에 액세스할 수 없는 경우 XR 장치 시뮬레이터를 사용하여 프로젝트를 테스트할 수 있습니다. 이를 통해 마우스와 키보드를 사용하여 헤드 마운트 디스플레이 및 컨트롤러의 움직임과 입력을 시뮬레이션할 수 있습니다.

XR 장치 시뮬레이터를 사용하는 것은 어렵고 비효율적일 수 있으며 VR에서 프로젝트를 완전히 경험할 수 없으므로 가능한 경우 헤드셋에 액세스하는 것이 좋습니다.

이 학습 콘텐츠는 Oculus/Meta Quest 모델로 검증 및 테스트되었으므로 이러한 헤드셋 중 하나를 사용하여 원활한 경험을 할 가능성이 매우 높습니다.

Valve Index, HTC Vive, Windows Mixed Reality 헤드셋 또는 Oculus Rift 모델을 포함하여 OpenXR 을 지원하는 다른 헤드셋을 사용할 수 있습니다 . 모든 것이 제대로 작동해야 하지만 이 학습 콘텐츠는 이러한 장치에서 철저히 테스트 및 검증되지 않았습니다.

VR 개발

VR 기기 및 개발환경

graph RL; Oculus Vive OculusLink(OculusLink\nUSE 3.0\nAir Link) UnrealSteamVRPlugin(Unreal\nSteamVR Plugin) XRInteraction(XR Interaction) OculusInteraction(Oculus Interaction) UnrealViveWindow(UnrealVive\nWindowEXE) UnityOculusAndroid(UnityOculus\nAndroidAPK) UnityOculusWindow(UnityOculus\nWindowEXE) Vive-->SteamVR Oculus-->OculusLink OculusLink-->XRInteraction OculusLink-->OculusInteraction OculusLink-->SteamVR SteamVR-->XRInteraction SteamVR-->UnrealSteamVRPlugin XRInteraction-->UnityOculusAndroid OculusInteraction-->UnityOculusAndroid XRInteraction-->UnityOculusWindow OculusInteraction-->UnityOculusWindow UnrealSteamVRPlugin-->UnrealViveWindow

Vive

바이브 입출력

Oculus

Steam VR

개발을 위한 Steam VR 퀵 스타트

  1. SteamVR 초기 구성을 설치합니다.
  2. 언리얼에서 VR 프리뷰로 실행합니다.

Unreal

  • Steam VR 플러그인을 이용하여 연결할 수 있습니다.

Unity

코어 프로그램으로 Steam VR과 Google VR 등이 있습니다.

VR 개발시 고려사항

  • 현실 공간과 가상 공간의 위치 고려
    • VR의 경우 실제로 움직이기 때문에, 현실 공간과 가상 공간 둘다 고려해야합니다. 예를 들어 새로운 위치로 이동할 때 마다, 시작위치로 이동시킨다면 결국에는 벽에 부딛히게 됩니다.
  • VR 기본 방설정
    • 문제가 무엇인이 정확하게 알기위해, 방설정은 완변하게, 명확하게 해야합니다. 시작위치의 문제인지, VR 세팅의 문제인지 알기 위해서입니다.
  • VR기기 이동을 구현할 때, 간단하게 먼저 만들고 테스트해봅니다. 이동이 이상하면, 정말로 매스껍습니다.

VR…

  • 목차간의 구분을 위한 내용을 명시하는 명확한 목차이름 정하기

Tips

VR Cheet Sheet

API, SDK…

Unreal Steam VR Plugin

  • Steam VR API 공부 후 채워넣기

Unity XR Interaction toolkit

  • AR 공부후 내용 채워넣기

Unity Oculus Interaction toolkit

  • 핸드트래킹 샘플 예제 공부후 채워넣기
  • 핸드트래킹을 이용한 개인 프로젝트 진행 후 채워넣기

UI

Unreal VR 스테레오 레이어

VR 스테레오 레이어

가상 현실 (VR) 스테레오 레이어로 VR 머리 장착 디스플레이(HMD)에 텍스처를 전송하고 나머지 프로젝트와 다른 독립 렌더링 패스에서 재투영시킵니다.

구현

VR 위치 표현(HMD Follow)

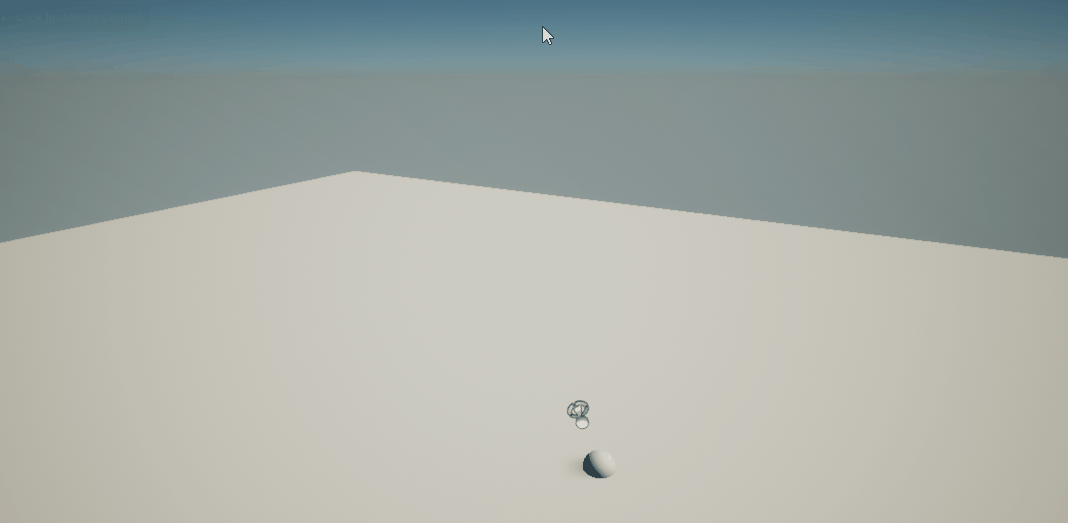

Result

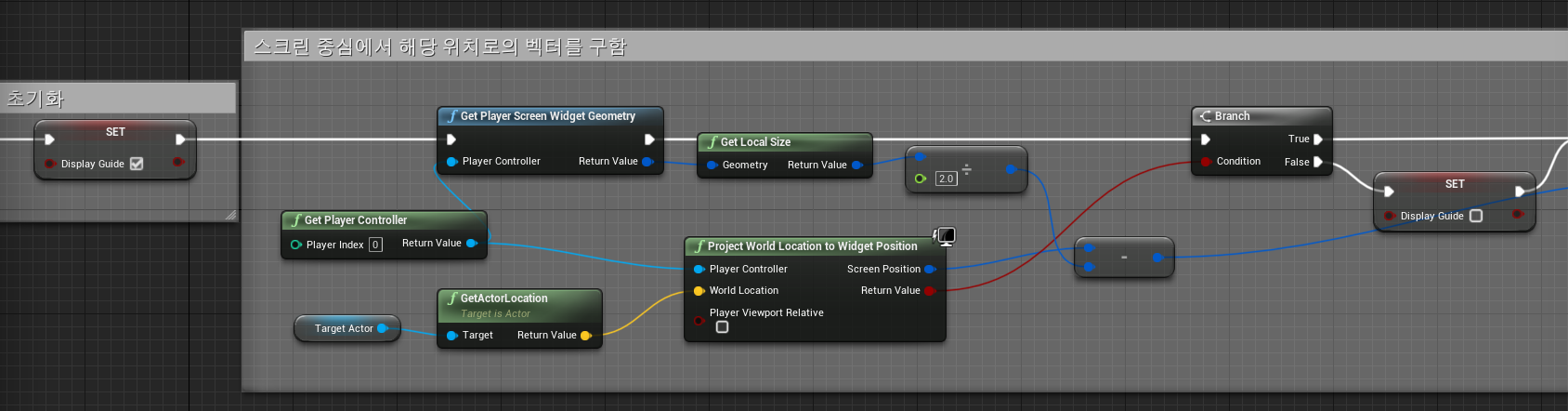

  1. 화면의 중심에서 스크린 스페이스화된 월드 포지션까지의 벡터를 구합니다.

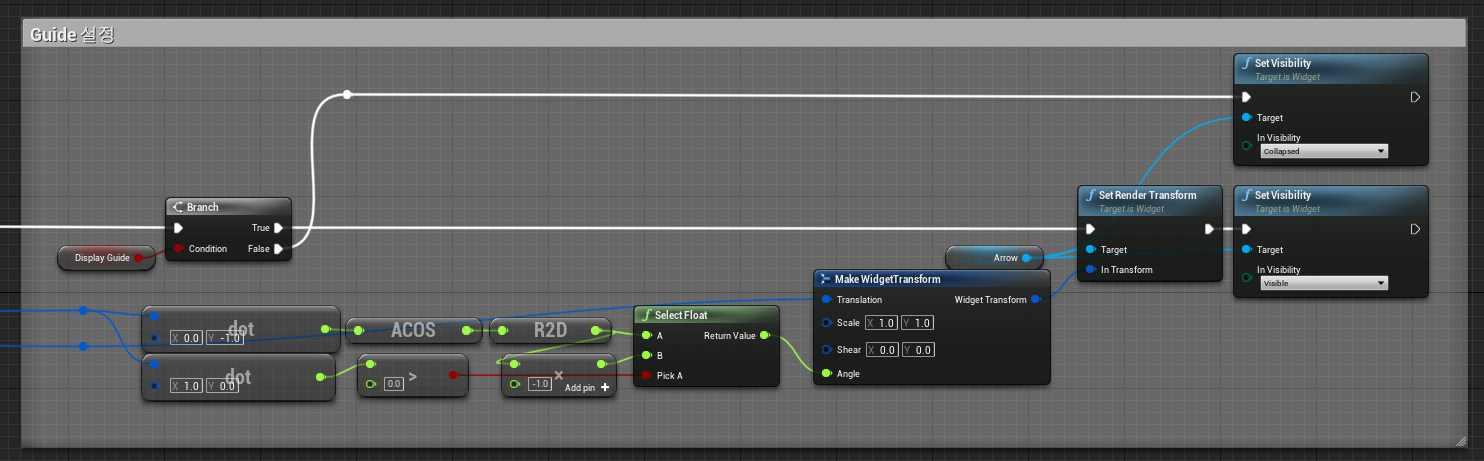

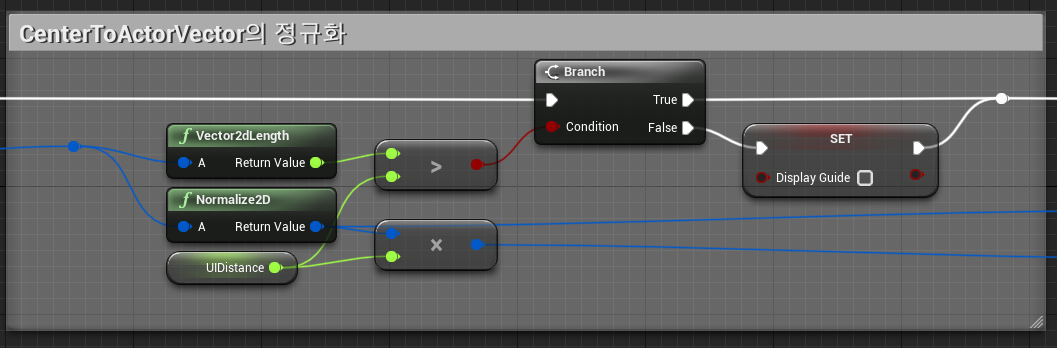

  2. 벡터를 정규화 하고 원하는 길이만큼 곲해준 후, 바라보도록 회전각을 만들어, 위젯의 트렌스폼을 만듭니다.
  • PlayerController에서 WidgetGeometry를 가져와, 로컬 스크린 사이즈를 구합니다. 이를 반으로 나누면, 스크린의 중심이 됩니다.
  • PlayerController에서 월드 로케이션에 대해 ProjectWorldLocationToWidgetPosition을 통해 스크린 스페이스를 구하면, 스크린에서 위젯의 포지션을 구할 수 있습니다.
  • 월드 로케이션의 스크린 스페이스에서 로컬 스크린의 중심을 빼면, 중심에서 스크린 스페이스로 가는 벡터를 구할 수 있습니다.
  • 위젯의 엥글은 -180 ~ 180 디그리, 시계방향으로 6시까지 0 ~ 180 디그리로 되어있습니다.




콜리전을 이용한 월드의 UI 상호작용

자연스럽게 작동하기 위해 다음과 같은 코드를 작성할 수 있습니다.

if (this::IsNoTouch() &&
    IsUserFaceToWidget(OtherComponent, OverlapedComponent))
    {
        // 오버랩 이벤트
        ...
    }
  • Screen만 담당하는 클래스를 추가하여 만들 수 있습니다.

자연스러운 터치를 위해 콜리전의 크기를 조정

상호작용되는 버튼의 크기를 실제보다 작게 만듬으로써, 콜리전의 크기로 인해 다른 버튼이 눌리는 것을 줄일 수 있습니다.

드래그로 탭 되지 않게 하기

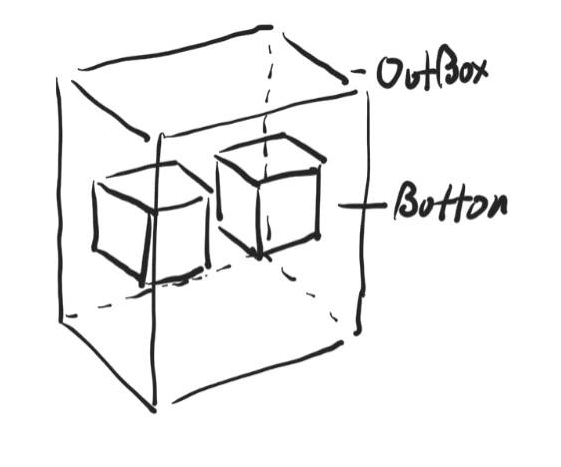

큰 박스 콜리전을 두어, 컨트롤러의 콜리전이 오버라이드 이벤트를 발생시켜 탭하면, 큰 박스 콜리전과의 오버랩이 끝날 때 까지, 오버라이드 이벤트시 동작하지 않게 하면 드래그로 탭 이벤트가 발생하지 않게 할 수 있습니다.

Double Box

  • 더티 플래그 패턴은 불필요한 작업을 피하기 위해 실제로 필요할 때까지 그 일을 미루는 의도입니다. 비슷하나 다른 개념입니다.

Mobile Gesture

  • 용어정리로 옮기기

Touch Gestures

  • 이러한 인터랙션은 UI 가이드 문서를 제작할 때 화면의 플로우(Flow)를 보여주기 위해 주로 사용합니다.
  • 디자이너와 개발자의 소통에 있어서도 관련 용어의 정의를 정확히 알고 있다면 서로에게 명확한 단어로 의사를 전달 할 수 있습니다.

뒷면에 의해 클릭되는 문제를 해결하기

상호작용 이벤트가 발생했을 때, WidgetComponent가 바라보고 있는 Forward와 폰의 Forward가 서로 마주본다면(음수라면) 이벤트가 발생하도록 합니다.

VR에서 FOV/Zoom 조작

Unreal VR Zoom

카메라의 FOV는 헤드셋 자체에 의해 오버라이드됩니다. 따라서 VR에서 줌하기 위해서는

  1. 머티리얼에 렌더 타겟을 사용하고 이 렌더 캡쳐가 확대하도록 합니다.
  2. SteamVRHMD Class의 SCale을 변경합니다.
[가상 현실 모범 사례 언리얼 엔진(VR 및 시뮬레이션 멀미)](https://forums.unrealengine.com/t/4-11-1-manipulating-fov-zooming-in-vr/355776/2)

하지만 줌을 변화하는 것은 VR 멀미를 유발할 수 있다고 합니다. 모범사례에서 FOV9Field of View) 장치와 일치해야 함을 나타냅니다. FOV 값이 변경되면 머리를 돌릴 때 세상이 뒤틀리는 것처럼 보여 불편할 수 있습니다.

1. 머티리얼에 렌더 타겟을 사용하고 이 렌더 캡쳐가 확대하도록 합니다. 2. SteamVRHMD Class의 Scale을 변경합니다.
